Кабель гибкий

Что это такое?

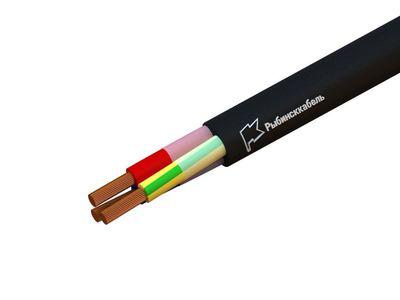

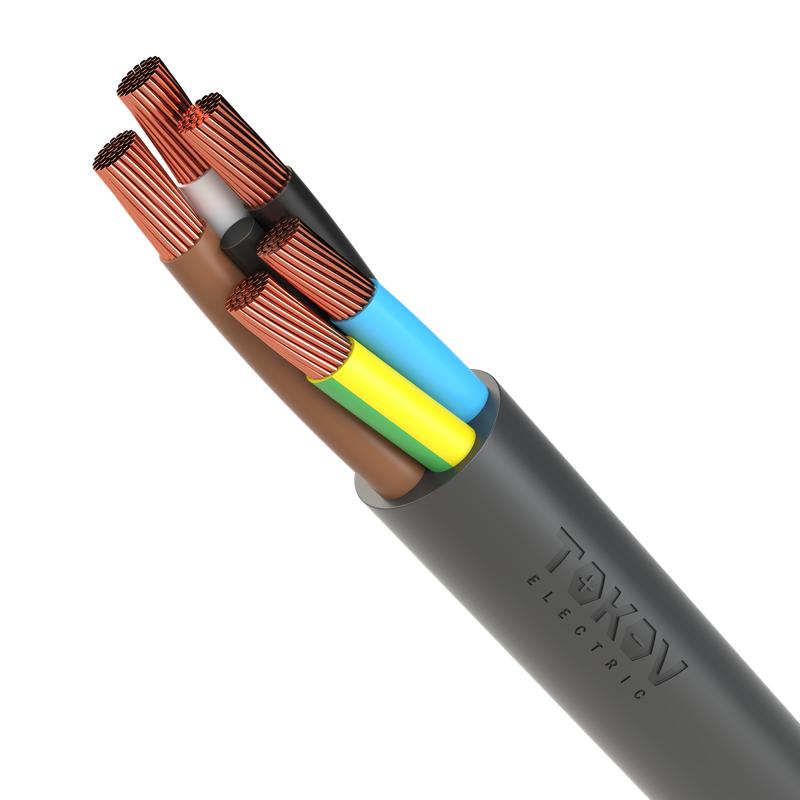

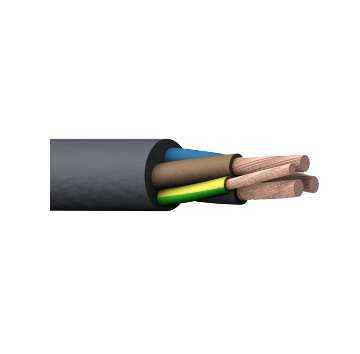

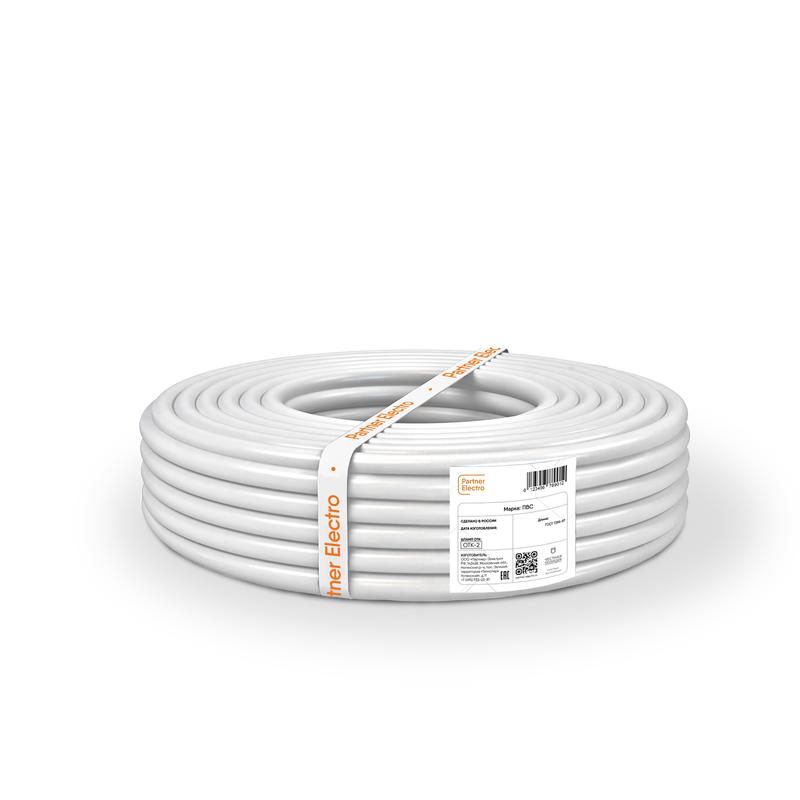

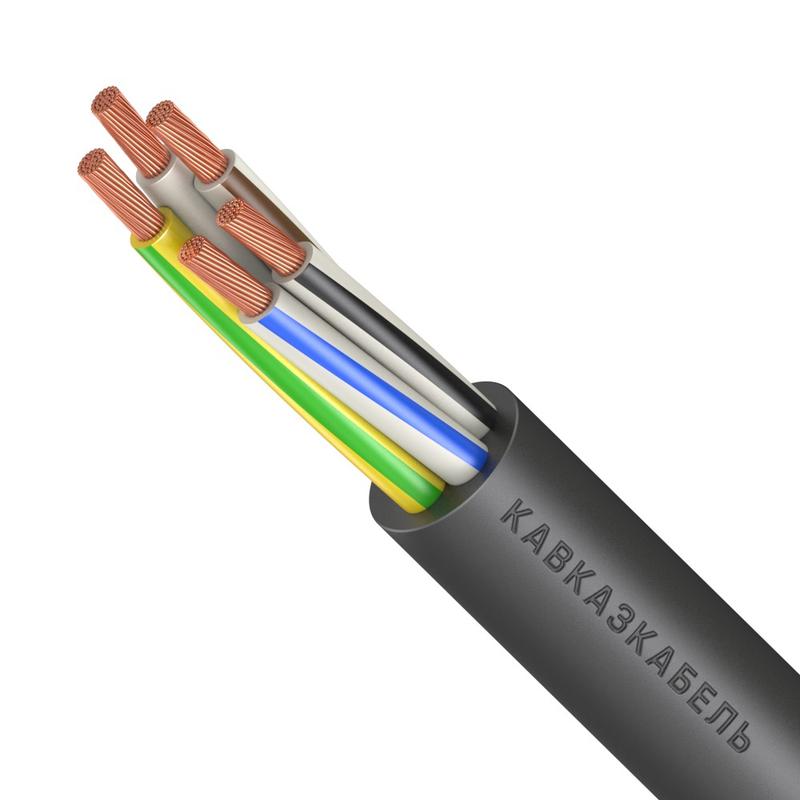

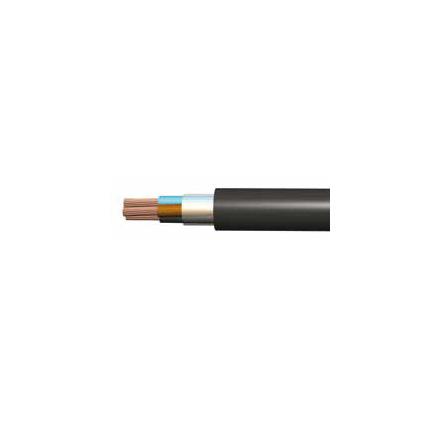

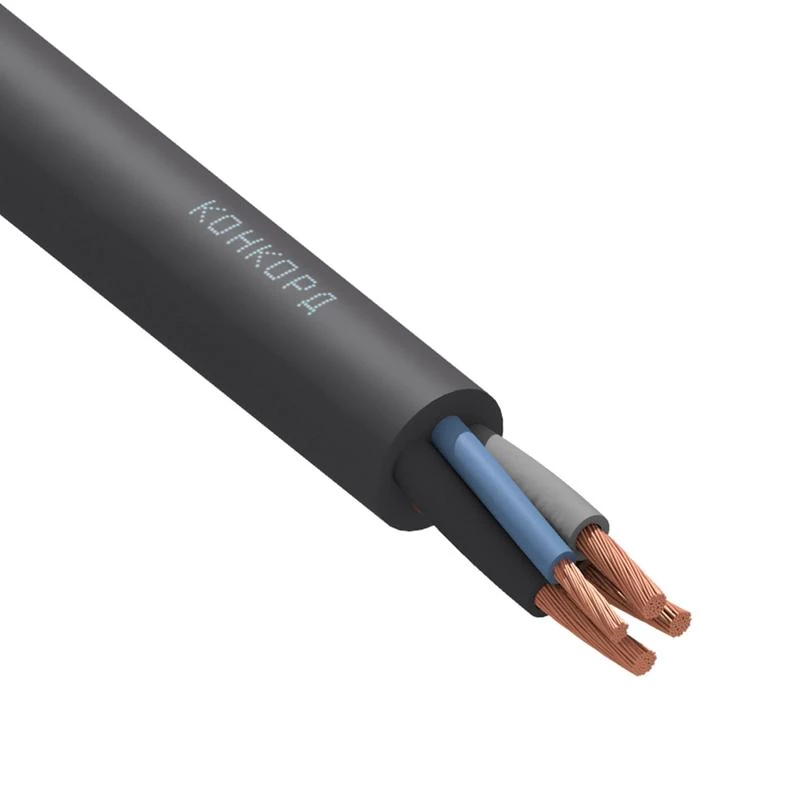

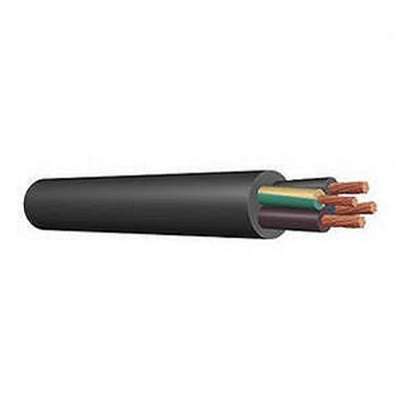

Гибкий кабель — это тип электрического кабеля с многопроволочными токопроводящими жилами, предназначенный для эксплуатации в условиях постоянного или частого перемещения, изгиба и вибрации . В отличие от кабелей для стационарной прокладки, его конструкция обеспечивает устойчивость к механическому износу и многократным деформациям без потери электрических характеристик. Гибкие кабели используются для подключения передвижных механизмов к электрическим сетям и могут работать при переменном напряжении до 660 В или постоянном до 1000 В .

Из чего делают?

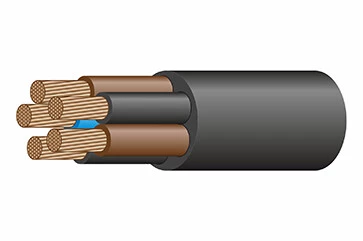

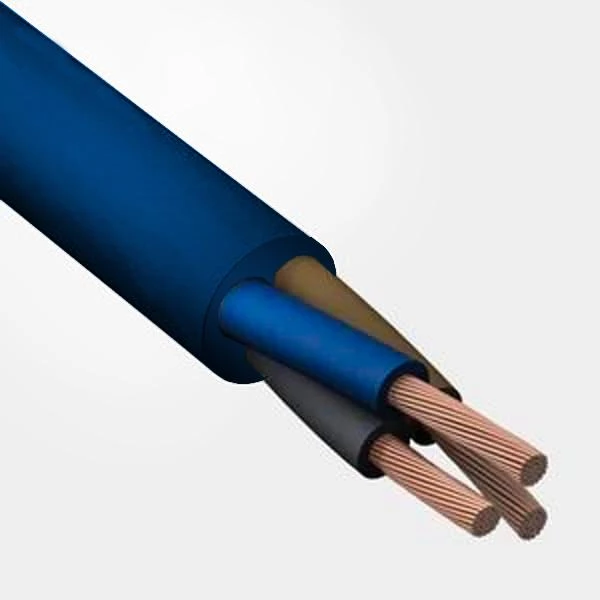

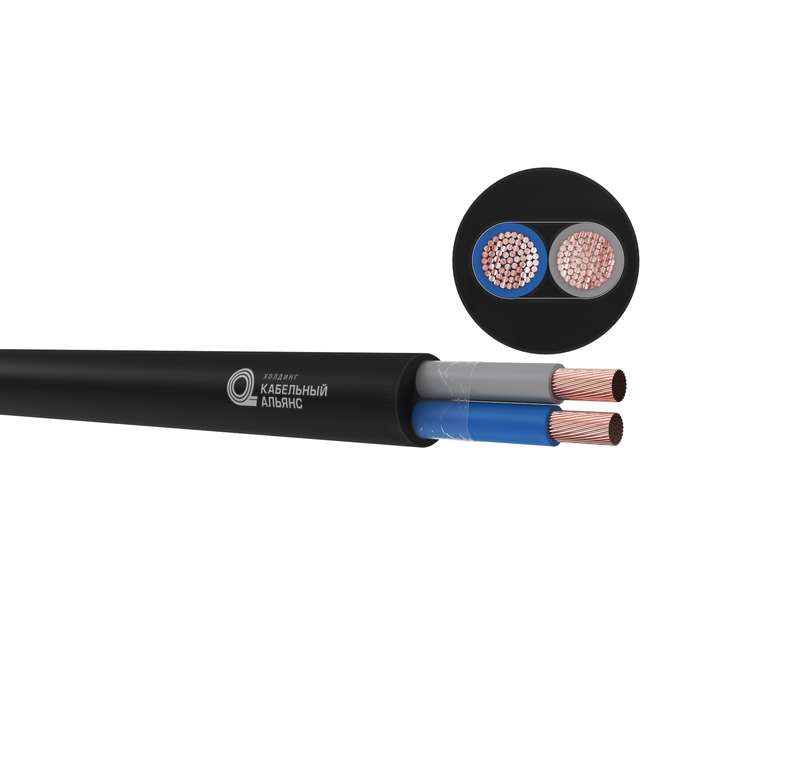

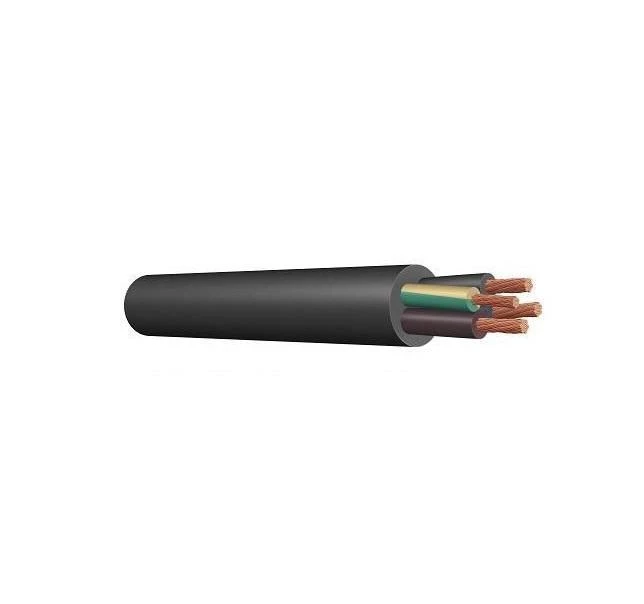

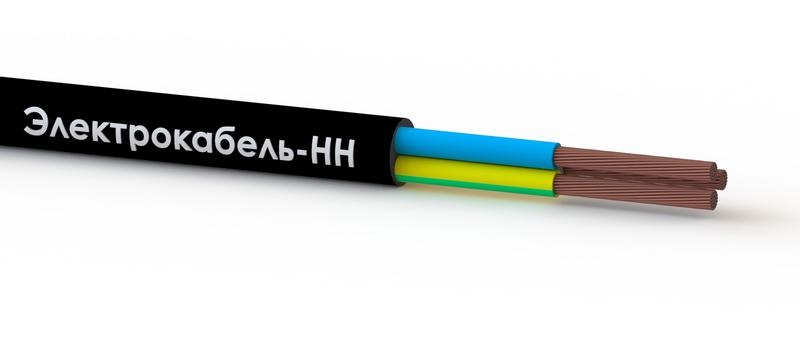

Главная особенность гибких кабелей — многопроволочные жилы, которые классифицируются по ГОСТ 22483-2021 на классы гибкости от 3 до 6 . Чем выше класс, тем больше тонких проволок в жиле и тем выше гибкость. Для особо ответственных применений (робототехника, станки с ЧПУ) используется 6 класс гибкости с особо тонкими проволочками . В качестве материала жил применяется медь или алюминиевые сплавы (например, 8030 и 8176) . Изоляция выполняется из эластичных материалов: резины, теплостойкого эластомера (до +90°C), ПВХ или полиуретана (PUR), который обеспечивает высокую износостойкость и маслостойкость . Для защиты от помех кабели могут иметь экран в виде медной оплетки (покрытие до 85%) .

Зачем и где это применяют?
Гибкие кабели применяются везде, где оборудование находится в движении: в буксируемых кабельных цепях промышленных станков и роботов (выдерживают до миллионов циклов изгиба) , для подключения кранов и подъемных механизмов , в сварочных аппаратах , в системах промышленной автоматизации и для подключения серводвигателей и двигателей с ЧПУ . Отдельные исполнения, например, кабели КГ-ХЛ, могут работать при экстремально низких температурах до -60°С .

Интересный факт:
Для самых требовательных условий, таких как работа в буксируемых кабельных цепях, используются особо гибкие кабели с коротким шагом скрутки, который специально рассчитывается для постоянных изгибающих воздействий . Такие кабели, например, TOPFLEX 611-C-PUR от Helukabel, способны выдерживать экстремальные знакопеременные нагрузки и при этом устойчивы к минеральным маслам, жирам, гидравлическим жидкостям и даже УФ-излучению . А современные алюминиевые сплавы, такие как 8030 и 8176, позволили создать гибкие кабели, которые значительно легче и дешевле медных аналогов, при этом менее интересны для расхитителей цветных металлов .
