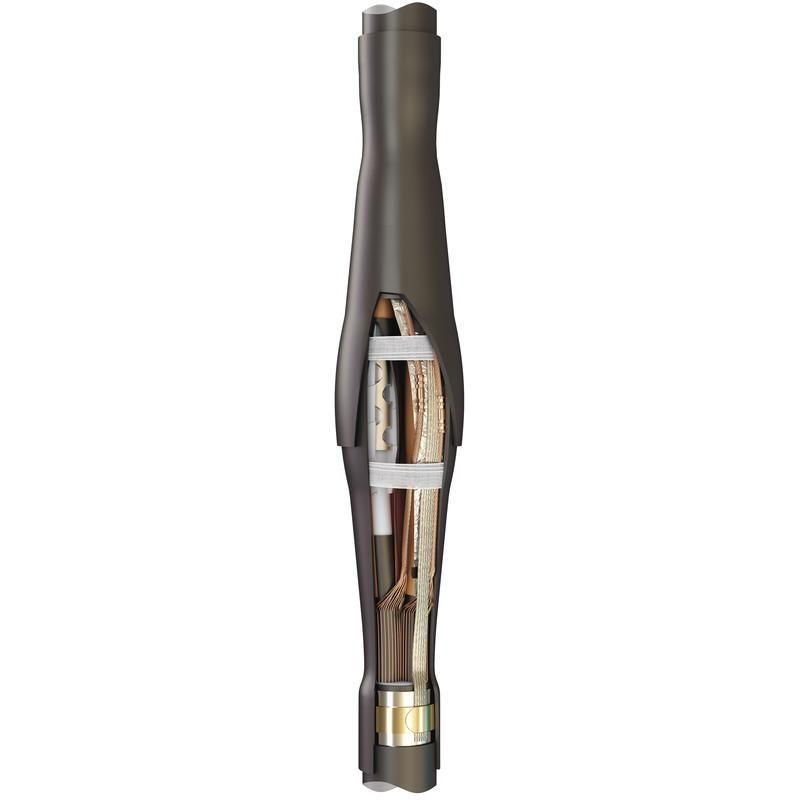

Муфта кабельная соединительная 10кВ 3ПСТ-10-70/120 нг-LS КВТ 77346
Артикул производителя 77346
{
"id": 188094,
"canBuy": "Y",
"price": 10490.79,
"priceOld": 0,
"economy": 0,
"number": 1,
"multiplicity": 1 }
[]
Период гарантии: | 5 лет |
---|---|
Бренд: | КВТ |
Вес, кг: | 4.5 |
Количество жил: | 3 |
Исполнение: | Термоусадочный |
Наличие галогенов: | Да |
Кратность заказа: 1
Единица измерения:
Сохранить или поделиться с близкими:
Розничная цена
{{ priceOld | localeString }}
{{ price | localeString }} / шт
Оптовая цена
10 333.43 / шт
!
Экономия
{{ economy*number | localeString }}
46 шт, срок поставки 10-12 рабочих дней
Обновлено 09.05.2024
Итого: {{ price*number | localeString }}
• Предназначены для соединения 3-х жильных кабелей:
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с броней из стальных лент или без брони
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБВнг(А,В)-LS, (А)ПвВнг(А,В)-LS
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля
• Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
• Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающимсвойствами выравнивания напряженности электрического поля
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Высокое качество комплектующих и используемых композиционных материалов
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать "Комплект заземления КМПБ", соответствующий выбранной муфте
• Для кабеля с медным ленточным экраном необходимо дополнительно использовать "Комплекты заземления КМЛЭ"
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Выпускается по ТУ 3599-005-97284872-2015
Технические характеристики Муфта кабельная соединительная 10кВ 3ПСТ-10-70/120 нг-LS КВТ 77346
Период гарантии: | 5 лет |
---|---|
Бренд: | КВТ |
Количество жил: | 3 |
Исполнение: | Термоусадочный |
Наличие галогенов: | Да |
Тип изоляционного материала: | Пластик |
Допуск к эксплуатации в горнодобывающей промышленности: | Нет |
С концентрическим экранированием: | Нет |
Номинальное сечение проводника с, кв.мм: | 70 кв.мм |
Номинальное сечение проводника по, кв.мм: | 120 кв.мм |
Для соединения кабелей с бумажной и с пластмассовой изоляцией: | Нет |
Номинальное напряжение: | 6/10 (12) кВ |
Вес, г: | 4500 |
Ширина, мм: | 180 |
Длина, мм: | 1220 |
Высота, мм: | 150 |
