Что это такое?
Кабель МКЭШВнг(А)-LS — это экранированный монтажный кабель, предназначенный для стационарной и нестационарной прокладки . Его основное назначение — фиксированный межприборный монтаж электрических устройств, а также подключение оборудования промышленной автоматики, контроллеров и датчиков . Кабель эффективно работает в условиях электромагнитных помех, обеспечивая надежную передачу сигнала.
Конструкция и расшифровка маркировки
Маркировка кабеля подробно описывает его конструкцию :
- МК — Монтажный Кабель .
- Э — Наличие общего экрана (из медных или луженых проволок), обеспечивающего защиту от электромагнитных помех .
- ШВ — Защитный шланг из ПВХ пластиката .
- нг(А) — Не распространяет горение при групповой прокладке по высшей категории А .
- LS (Low Smoke) — С пониженным дымо- и газовыделением при горении и тлении .

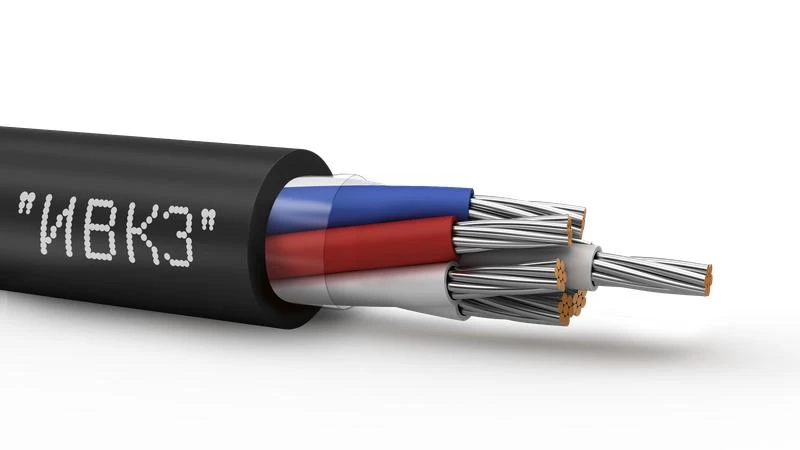

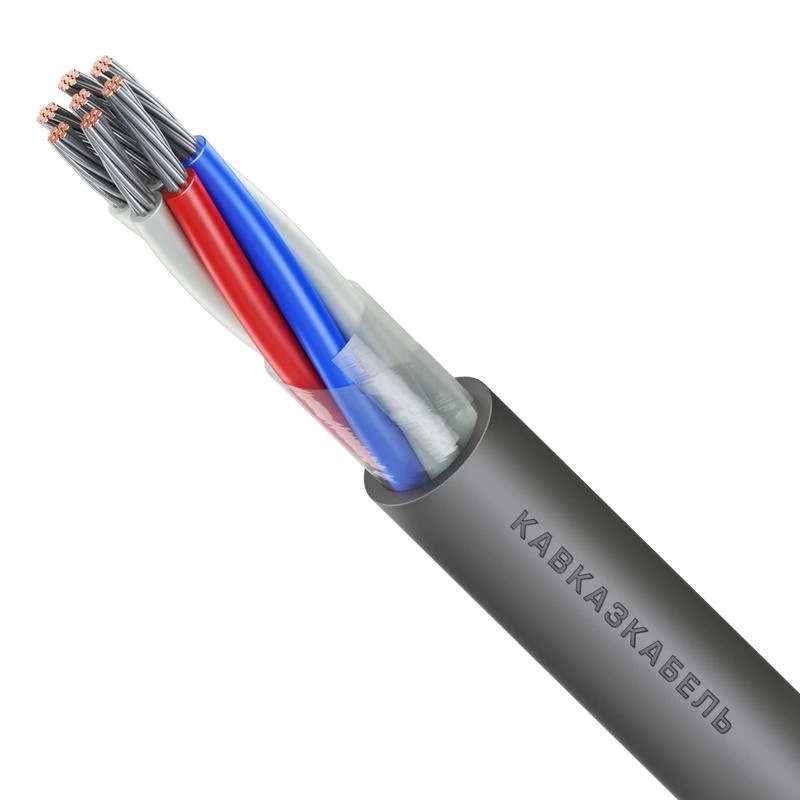

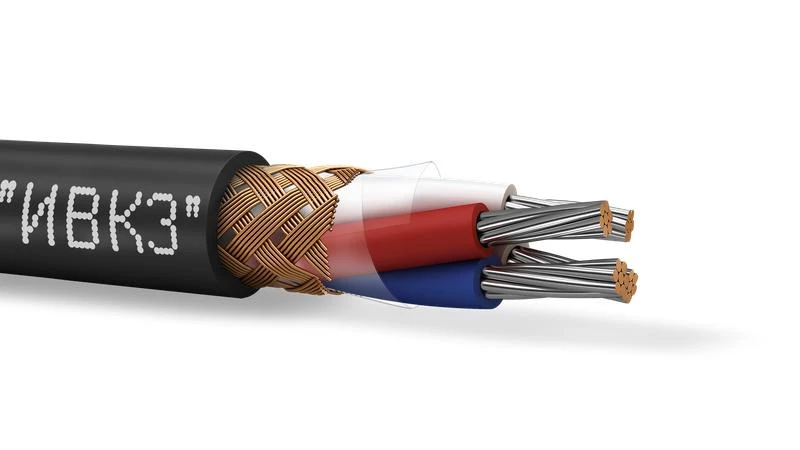

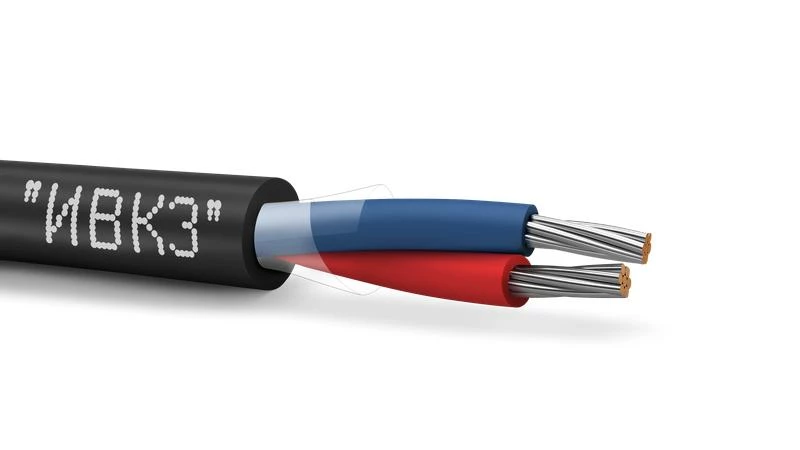

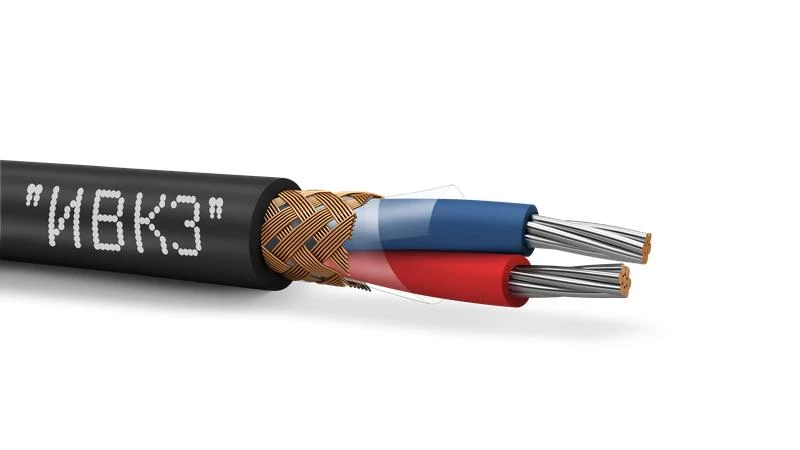

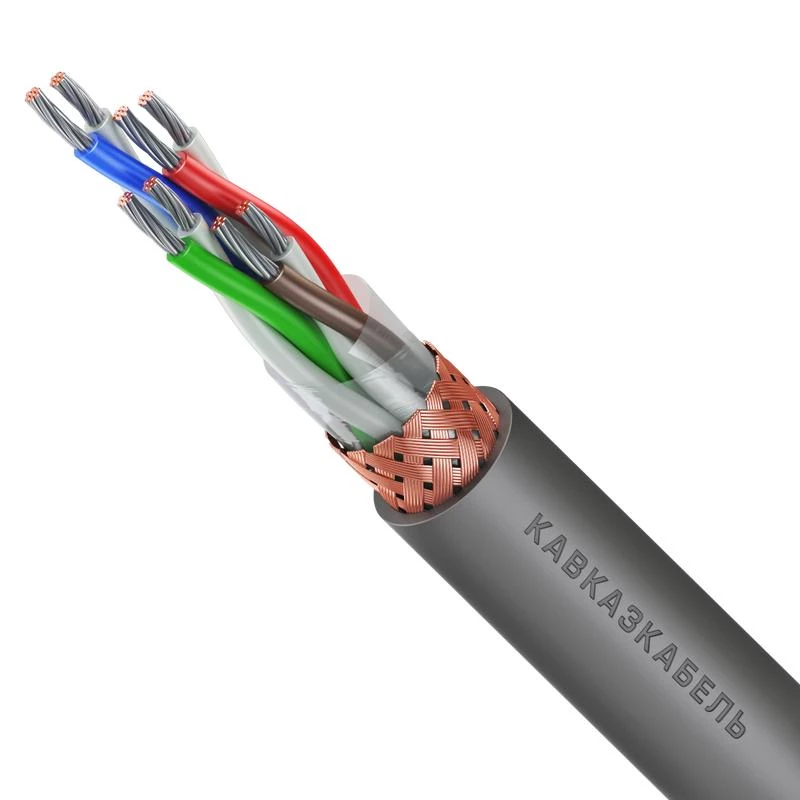

Элементы конструкции:- Токопроводящая жила: медная, многопроволочная (класс 3 и выше), для повышенной гибкости; часто имеет покрытие из олова (луженая) для защиты от коррозии .
- Изоляция: из ПВХ пластиката. Для удобства монтажа жилы имеют отличительную цветовую маркировку .

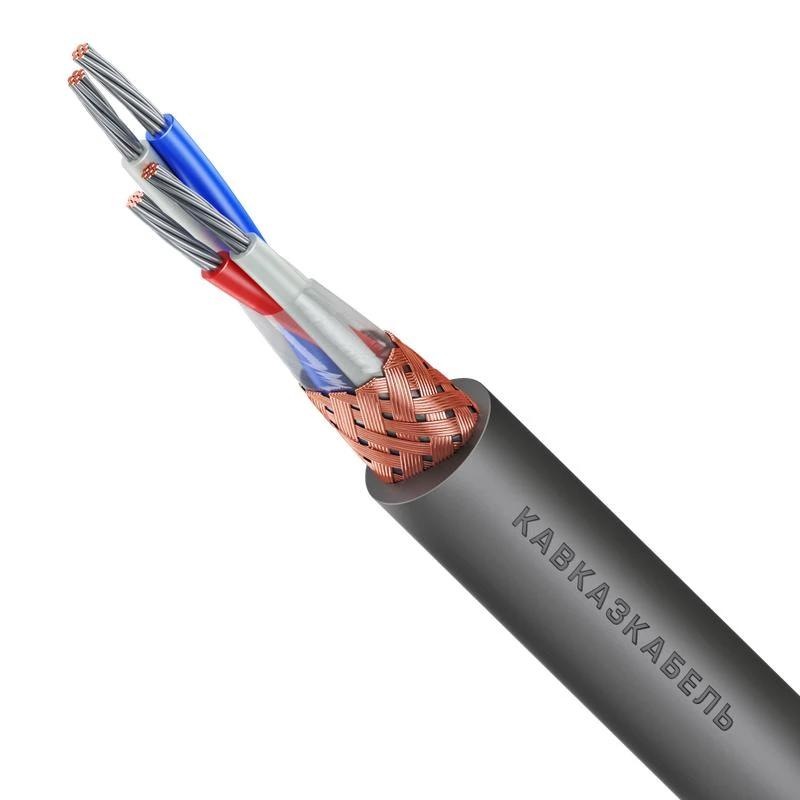

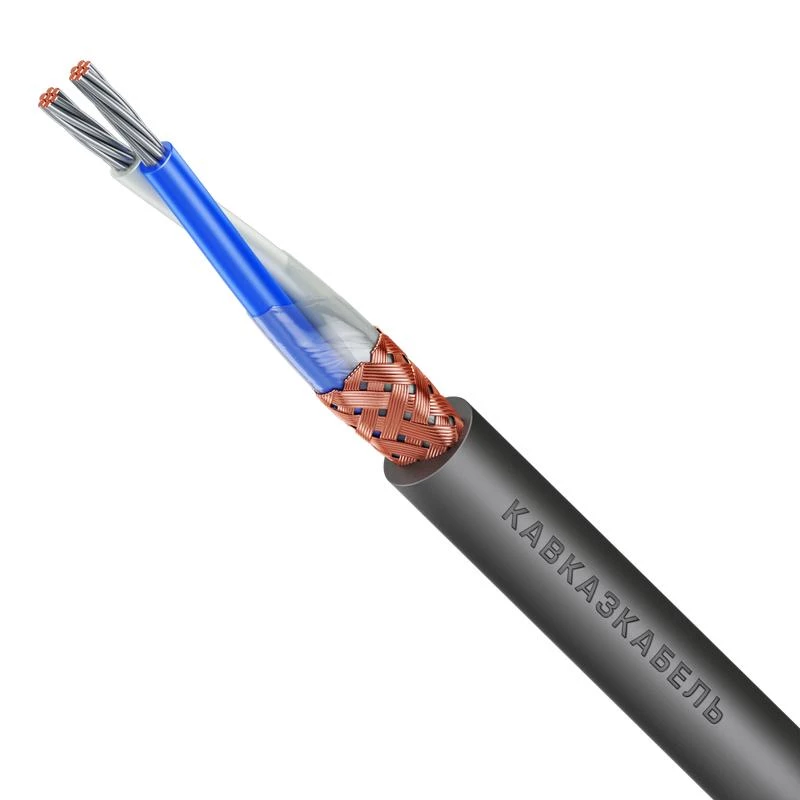

- Экран: общий экран в виде оплетки из медных (луженых) проволок. Может иметь индивидуальное экранирование каждой пары (маркировка «э») .
- Оболочка: наружная оболочка из ПВХ пластиката пониженной пожарной опасности (нг-LS), обычно черного цвета .
Класс пожарной опасности кабеля — П1б.8.2.2.2 по ГОСТ 31565-2012 .
Зачем и где это применяют?
Кабель предназначен для фиксированного монтажа электрических приборов и аппаратов при номинальном переменном напряжении до 500 В (частотой до 400 Гц) или постоянном напряжении до 750 В . Основные сферы применения:
- Промышленная автоматизация (АСУ ТП): подключение контроллеров, датчиков, исполнительных механизмов .
- Системы передачи данных: формирование информационных шин для интерфейсов RS-485, RS-422, PROFIBUS, Modbus и других .
- Системы сигнализации и управления: для цепей контроля и автоматики на промышленных предприятиях и в зданиях .
- Взрывоопасные зоны: кабели могут прокладываться во взрывоопасных зонах классов 0, 1 и 2 при условии отсутствия опасности механических повреждений .
Кабель может прокладываться в помещениях, каналах, туннелях, земле (траншеях), а также на открытом воздухе при условии защиты от ультрафиолета . Диапазон рабочих температур составляет от -50°C до +70°C (для холодостойких исполнений — до -70°C) . Минимальный радиус изгиба при монтаже — 3 наружных диаметра . Срок службы кабеля — не менее 30-35 лет .
Интересный факт
Кабели МКЭШВнг(А)-LS могут поставляться в различных специальных исполнениях, значительно расширяющих область их применения. Например, существует холодостойкое исполнение «ХЛ» (до -60°C) и «ЭХЛ» (до -70°C), исполнение с защитой от ультрафиолета («УФ»), из масло-бензостойких материалов («М»), а также специальная маркировка «i» для использования в искробезопасных цепях . Помимо этого, кабели могут иметь водоблокирующий элемент (индекс «в») и выпускаться в круглой форме с заполнением (индекс «з»), что допускает их прокладку во взрывоопасных зонах .
