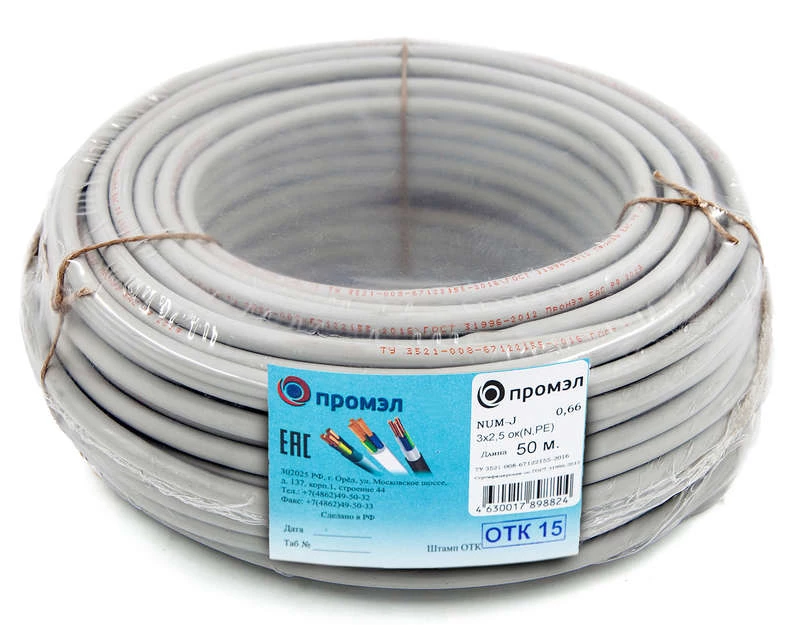

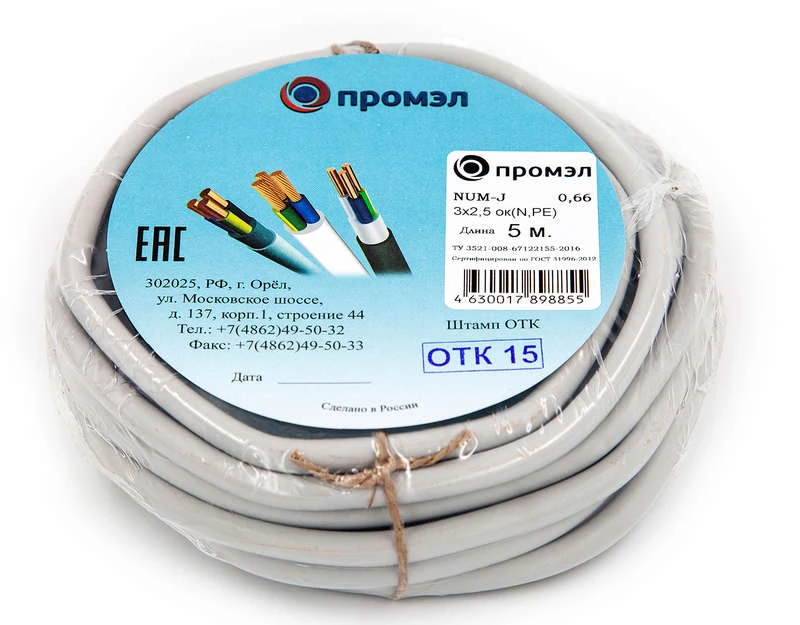

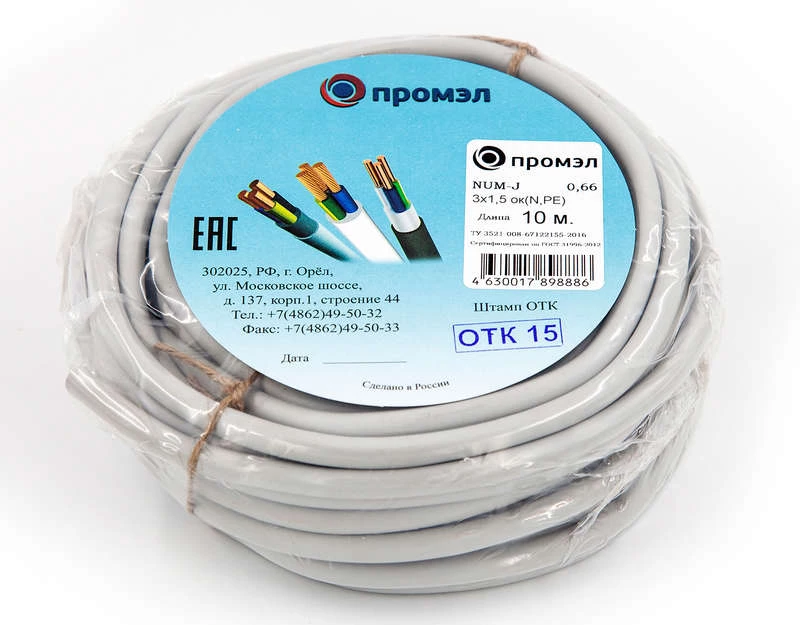

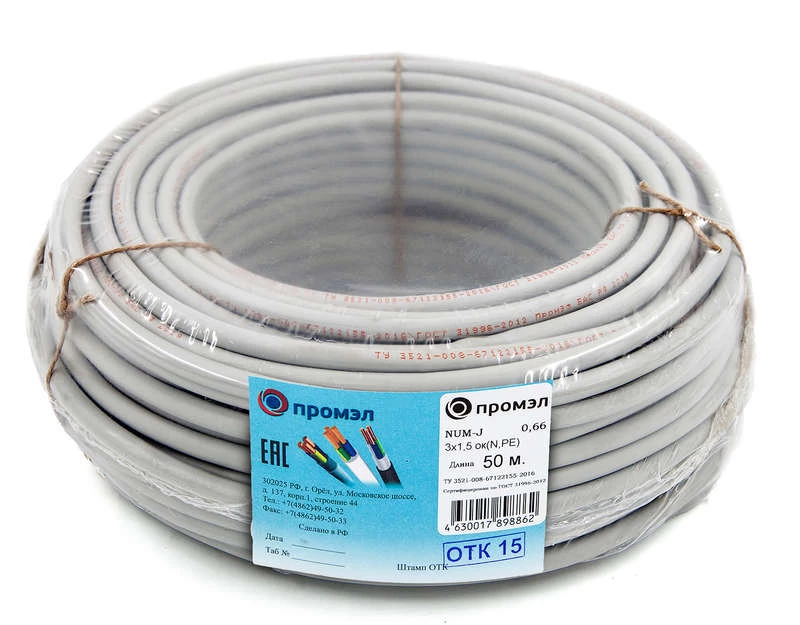

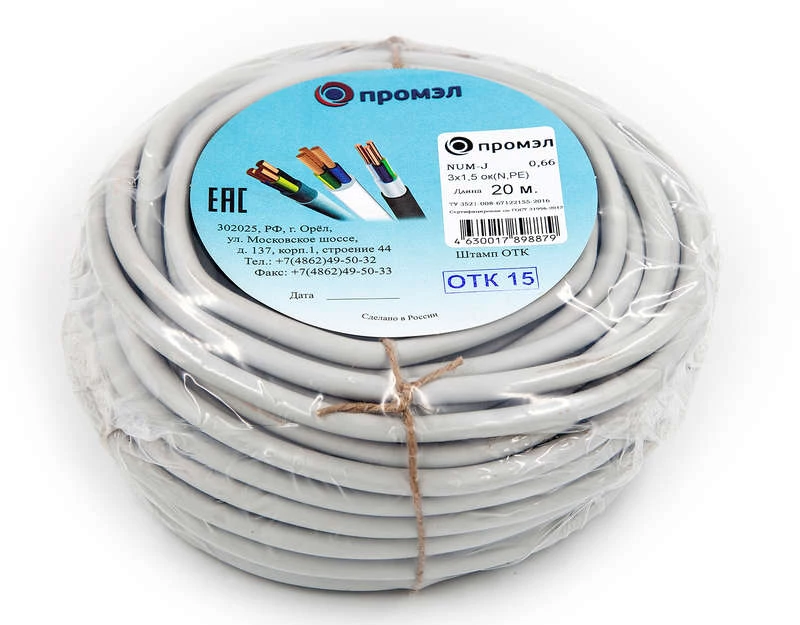

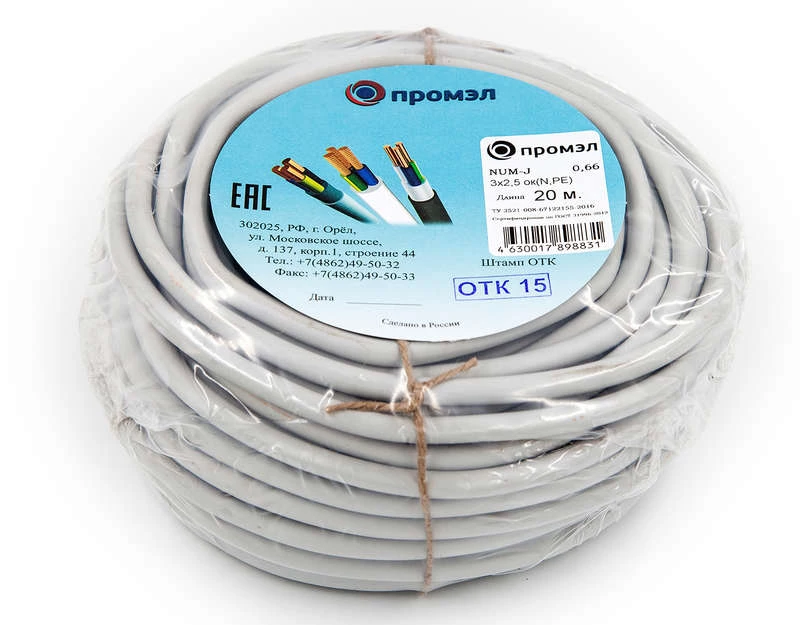

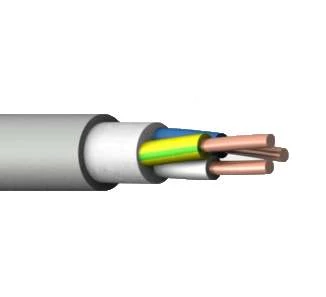

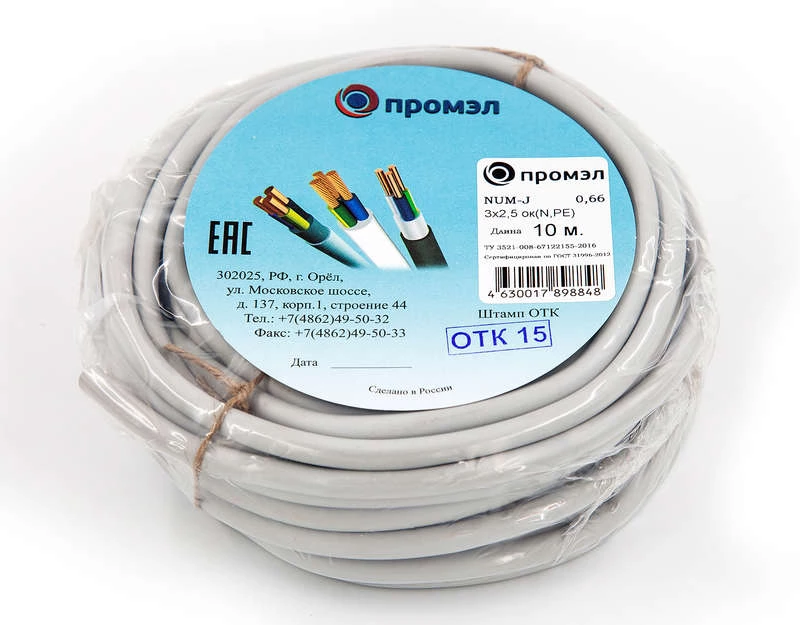

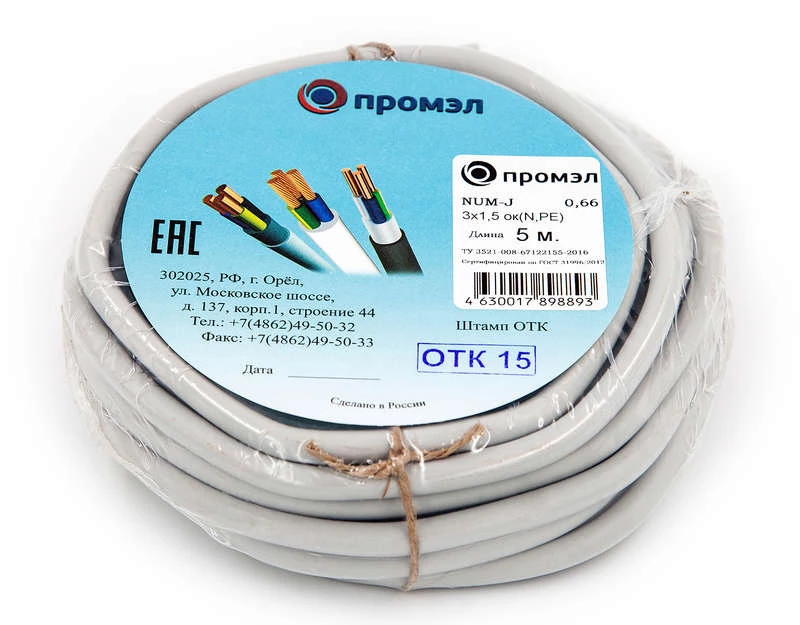

Силовой медный кабель NUM-J (международное обозначение NYM-J) с круглым сечением предназначен для стационарной прокладки электрических сетей напряжением до 660 В. Наличие внутреннего заполнителя из мелонаполненной резины обеспечивает идеальную круглую форму, легкость снятия изоляции без повреждения жил и повышенную гибкость. Это делает кабель оптимальным выбором для монтажа в жилых, офисных и промышленных помещениях, в том числе во влажных зонах (при скрытой прокладке).
Особенности исполнения и маркировка
- NUM-J (с заземлением): стандартное исполнение, включающее обязательную желто-зеленую жилу защитного заземления (PE). Универсальное решение для современных электросетей с системами заземления TN-S или TN-C-S.
- NUM-O (без заземления): аналогичная конструкция, но без желто-зеленой жилы (все жилы имеют серую изоляцию). Применяется для подключения приборов, не требующих заземления, или для модернизации старых двухпроводных сетей.
- NUM-J ng-LS: специализированная модификация с оболочкой из ПВХ-пластиката пониженной горючести с низким дымо- и газовыделением. Рекомендуется для групповой прокладки в жилых комплексах и общественных зданиях с массовым пребыванием людей.
Критерии выбора
- Сечение токопроводящей жилы (мм²): определяет допустимую длительную токовую нагрузку и мощность подключаемого оборудования. Примеры значений: 3×1,5 мм² (группы освещения), 3×2,5 мм² (розеточные сети), 5×4 мм² или 5×6 мм² (трехфазный ввод в дом или подключение мощных электроприборов).
- Количество жил: выбор зависит от фазности сети и требований к безопасности. Примеры значений: 3 жилы (1 фаза + рабочий ноль + заземление), 4 жилы (3 фазы + рабочий ноль), 5 жил (3 фазы + рабочий ноль + заземление). Наличие буквы «J» всегда гарантирует присутствие жилы заземления.
- Условия прокладки: кабель имеет ограничения по среде эксплуатации из-за материала внешней оболочки. Примеры значений: допустима прокладка в сухих и влажных помещениях, в штробах под штукатуркой, в пустотах перекрытий, кабель-каналах и защитных гофрированных трубах. Не предназначен для прямой прокладки в грунте или под открытым небом.
- Стандарт производства: влияет на гарантию заявленных физических и электрических характеристик. Примеры значений: оригинальный немецкий стандарт VDE 0250-204 или российский ГОСТ Р 53768-2010 (где кабель часто маркируется как НЮМ).
Частые вопросы
Чем кабель NUM-J отличается от ВВГ-Пнг(А)?
Главное конструктивное отличие – наличие внутреннего заполнителя (мелонаполненная резина) у NUM-J, который придает кабелю круглую форму и делает процесс зачистки концов значительно проще и безопаснее для медных жил. Кроме того, NUM-J изначально разрабатывался по европейским стандартам (VDE) и обладает несколько большей гибкостью, чем жесткий плоский ВВГ, что удобно при монтаже в стесненных условиях распределительных щитов.
Можно ли использовать NUM-J для уличной прокладки или закапывания в землю?
Нет, стандартная ПВХ-оболочка NUM-J не устойчива к длительному воздействию ультрафиолета (солнечных лучей) и агрессивной грунтовой влаги, что приводит к ее растрескиванию. Для уличной прокладки его необходимо обязательно помещать в защитные металлические или гофрированные трубы. Для прямой прокладки в земле без дополнительной защиты следует использовать бронированные кабели (например, ВБбШв).
Что означает буква «J» в названии кабеля NUM-J?
Буква «J» (от немецкого *mit Schutzleiter*) указывает на то, что в составе кабеля есть стандартная желто-зеленая жила защитного заземления (PE). Если в маркировке стоит буква «O» (*ohne Schutzleiter*), это означает, что желто-зеленой жилы в кабеле нет, и все жилы имеют одинаковый цвет изоляции (обычно серый).
