Силовой плоский огнестойкий кабель ППГ-Пнг(А)-FRHF: суть, применение и отличия
ППГ-Пнг(А)-FRHF — это медный гибкий силовой кабель плоского сечения с изоляцией и оболочкой из безгалогенной полимерной композиции, сохраняющий работоспособность в условиях открытого пламени. Предназначен для питания систем пожарной безопасности, аварийного освещения, дымоудаления и силовых сетей в зданиях с массовым пребыванием людей. Ключевые отличия: плоская форма для экономичного штробления стен, 5 класс гибкости для легкого монтажа в стесненных условиях и полное отсутствие токсичных и коррозионно-активных газов при пожаре.
Виды и модификации кабеля

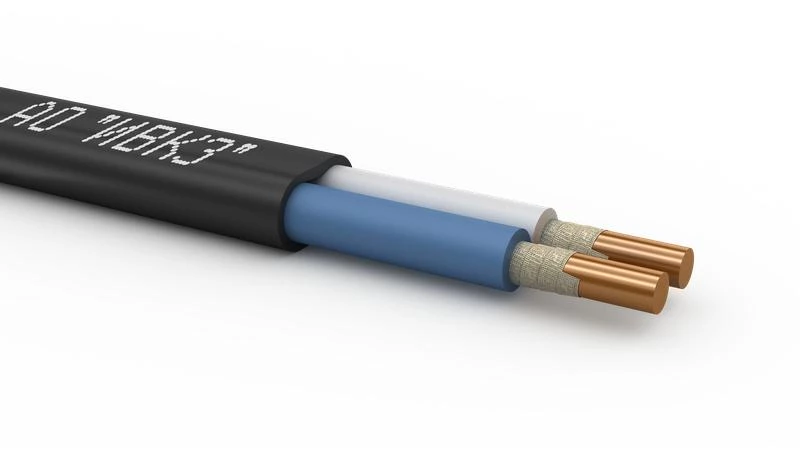

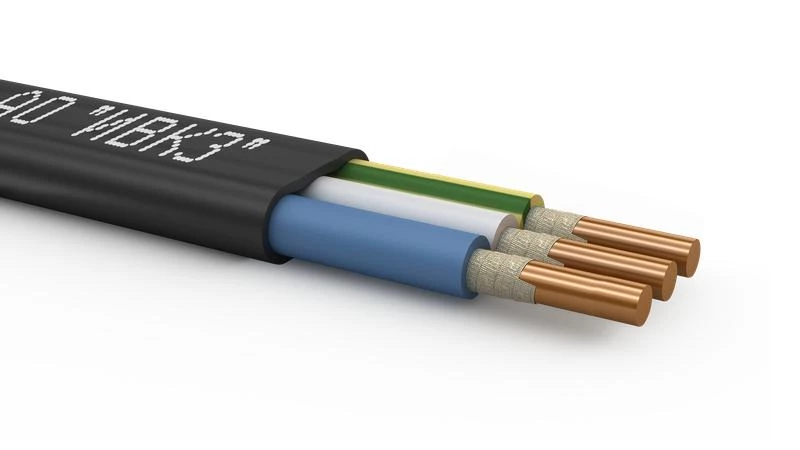

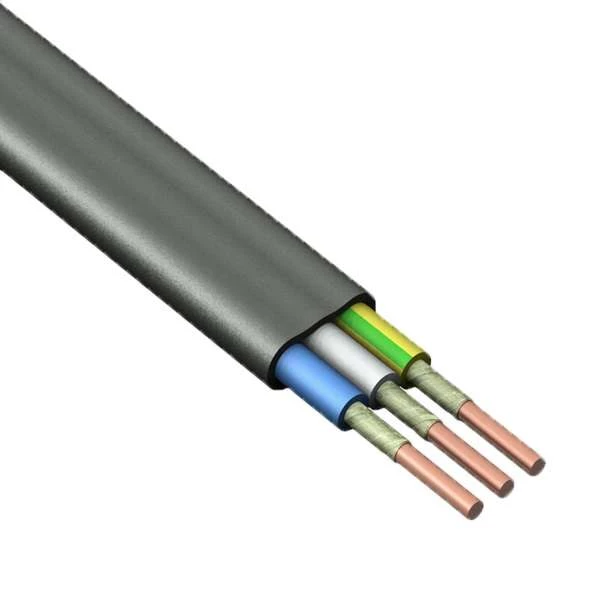

- Стандартные плоские кабели: 2 или 3 жилы сечением от 1,5 до 6 мм² (например, 2х1,5, 3х2,5, 3х4). Оптимальны для скрытой проводки в жилых и коммерческих объектах.
- Исполнение с жилой заземления: 3- и 4-жильные варианты, адаптированные для современных систем заземления TN-S и TN-C-S.
- Холодостойкое исполнение (ХЛ): сохраняет эластичность оболочки и позволяет проводить монтаж без предварительного подогрева при температурах до -60 °C.
Критерии выбора с примерами
- Сечение жил: подбирается строго по расчетному току нагрузки. Примеры: 3х1,5 мм² для шлейфов пожарной сигнализации, 3х2,5 мм² для розеточных групп офисов, 5х16 мм² для вводных линий здания.
- Предел огнестойкости: 180 минут при воздействии пламени +750…+950 °C. Обеспечивается термобарьером из слюдосодержащей ленты под изоляцией. Это обязательный минимум по СП 6.13130 для систем эвакуации.
- Класс гибкости: 5 класс (многопроволочная жила) критичен для протяжки в узких штробах, гофрированных трубах и стесненных условиях щитового оборудования.
- Номинальное напряжение: 0,66 кВ для внутренних сетей зданий, 1 кВ для промышленных объектов и магистральных линий.
Популярные вопросы (FAQ)
Чем ППГ-Пнг(А)-FRHF отличается от ВВГ-Пнг(А)-FRLS? Главное отличие — состав изоляции и гибкость. ППГ-П не содержит галогенов, поэтому при пожаре не выделяет едкого дыма и соляной кислоты, разрушающей электронику и опасной для людей. Кроме того, он имеет 5 класс гибкости, что значительно ускоряет монтаж, тогда как ВВГ-П имеет жесткие однопроволочные жилы (1–2 класс).
Можно ли прокладывать ППГ-Пнг(А)-FRHF напрямую в земле? Нет. Отсутствие индекса брони означает, что кабель не имеет механической защиты. Для прямой прокладки в грунте требуется бронированный аналог (например, ППБбПнг(А)-FRHF) или обязательная прокладка в защитной двустенной ПНД-трубе либо железобетонных лотках.
Почему плоский кабель лучше для скрытой проводки в стенах? Плоская форма позволяет сделать штробу более узкой и менее глубокой по сравнению с круглым кабелем того же суммарного сечения. Это снижает трудозатраты на штробление, уменьшает расход штукатурки для заделки и минимизирует риск повреждения несущих конструкций здания.
