Что это такое?
Силовой кабель — это кабель, предназначенный для передачи и распределения электрической энергии в стационарных установках . Он служит основными «артериями» для доставки электроэнергии от источников (подстанций, генераторов) к конечным потребителям — промышленным предприятиям, жилым домам, общественным зданиям и объектам инфраструктуры . Диапазон рабочих напряжений таких кабелей чрезвычайно широк: от 0,38/0,66 кВ до 35/35 кВ и выше (вплоть до 1150 кВ) . В общепринятом понимании к силовым относят кабели на напряжение до 35 кВ, преимущественно с бумажной или пластмассовой изоляцией .
Из чего делают?

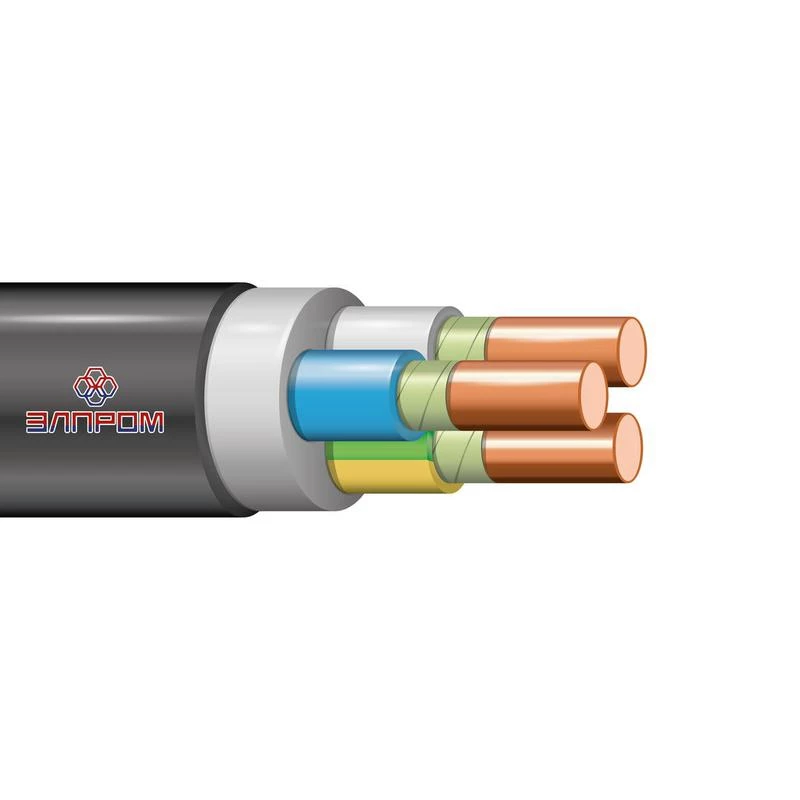

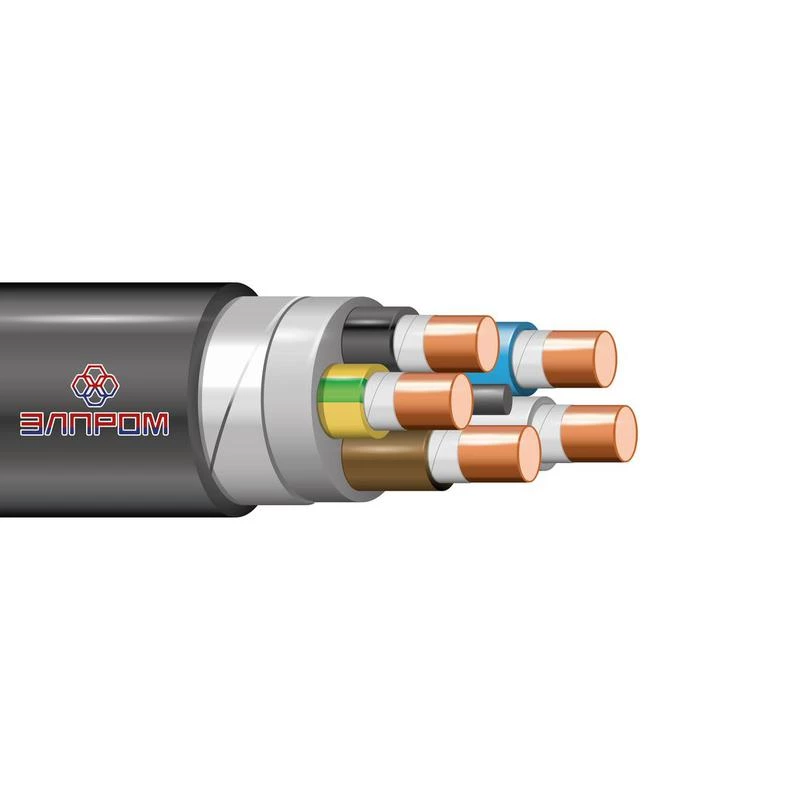

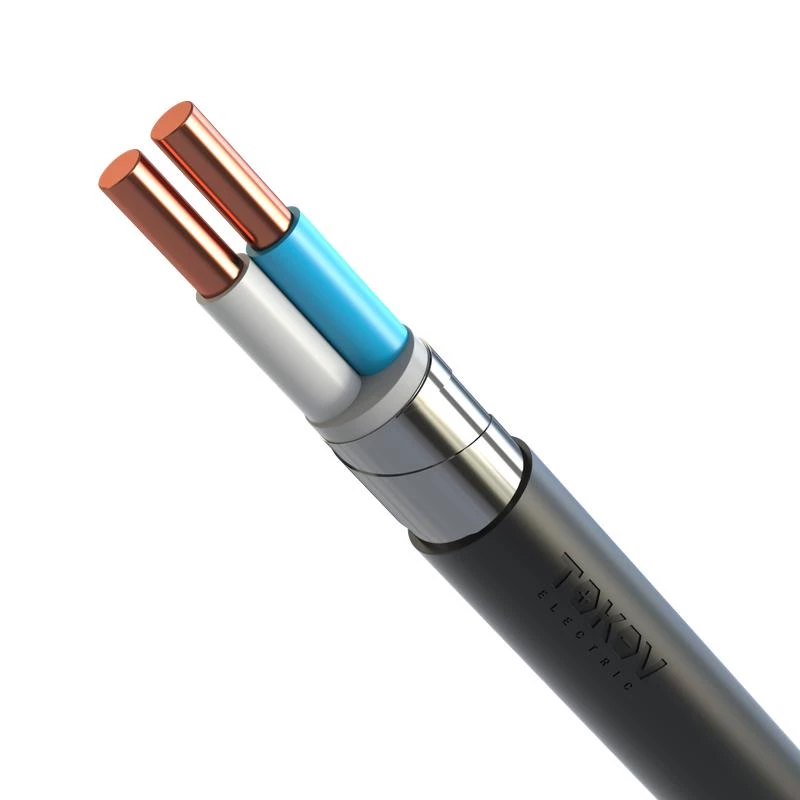

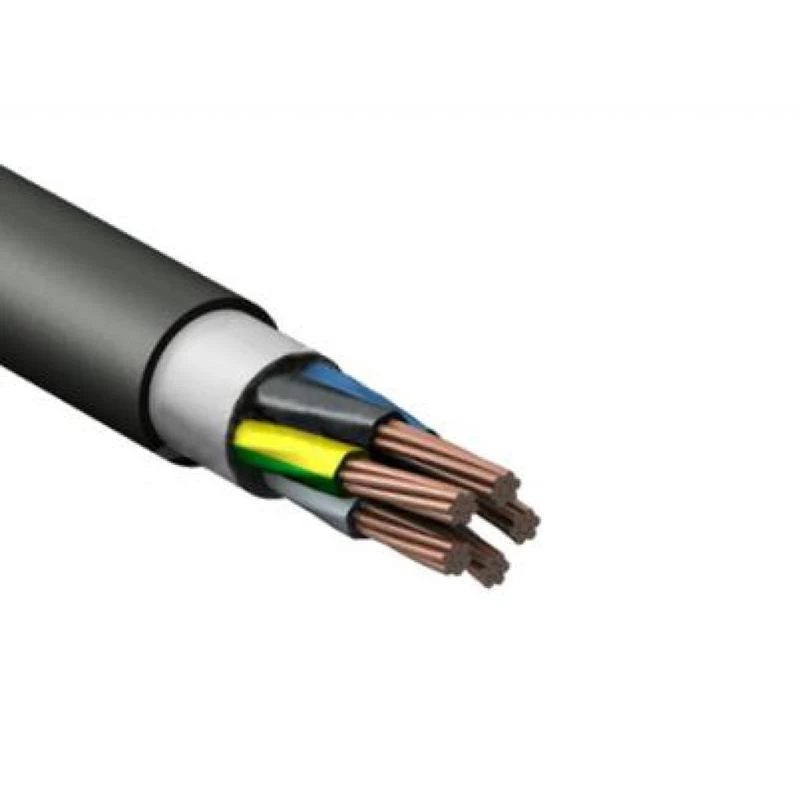

Конструкция силового кабеля состоит как минимум из трех обязательных элементов: токопроводящей жилы, её изоляции и защитной оболочки . Для улучшения характеристик добавляют экраны, поясную изоляцию, заполнители, подушку под броню и броню . Токопроводящие жилы — медные или алюминиевые, однопроволочные или многопроволочные, сечением от 1 до 1000 мм² и более . Форма жил — круглая, секторная или сегментная . Изоляция бывает трех основных типов: пропитанная бумага (в свинцовой или алюминиевой оболочке), полимерная (ПВХ, сшитый полиэтилен) и резиновая . Защитная оболочка и броня обеспечивают механическую прочность: например, броня из двух стальных оцинкованных лент позволяет прокладывать кабель непосредственно в земле . Для объектов с повышенными требованиями пожарной безопасности выпускаются кабели в исполнениях нг(А)-LS (пониженное дымо- и газовыделение) и нг(А)-HF (безгалогенные) .
Зачем и где это применяют?
Силовые кабели используются повсеместно: для прокладки внутри помещений (скрытая и открытая проводка), на открытом воздухе (под навесами, по фасадам), в земле (в траншеях) и в кабельных сооружениях (туннели, коллекторы) . В домах и офисах для стационарной проводки чаще всего применяют марки ВВГ, АВВГ, NYM . Для подключения подвижных механизмов (кранов, переносного инструмента) используют гибкие кабели с медными многопроволочными жилами — например, КГ . Для питания электродвигателей нефтедобывающих установок выпускают кабели специального назначения, такие как КПвПпБП . Современные кабели с изоляцией из сшитого полиэтилена (СПЭ) на напряжение 6–35 кВ всё чаще заменяют устаревшие маслонаполненные линии: они легче, не требуют прогрева при монтаже зимой и служат не менее 30 лет .
Интересный факт:
Мало кто знает, что силовые кабели могут быть не только «рабочей лошадкой» энергетики, но и объектом высоких технологий. В патентах зафиксированы конструкции с фасонными (секторными) жилами, угол которых рассчитан с точностью до градуса — 119–120° . Такая геометрия позволила уменьшить наружные габариты и массу кабеля, сохранив при этом сечение и проводимость. Кроме того, в современных безгалогенных кабелях (нг-HF) применяют полимерные композиции с кислородным индексом не менее 45 — это означает, что для поддержания горения такому материалу требуется концентрация кислорода в атмосфере выше 45% (в обычном воздухе — лишь 21%). По сути, эти кабели практически не горят даже под прямым воздействием пламени .
