Силовой плоский огнестойкий кабель ВВГ-Пнг(А)-FRLS: суть, применение и отличия

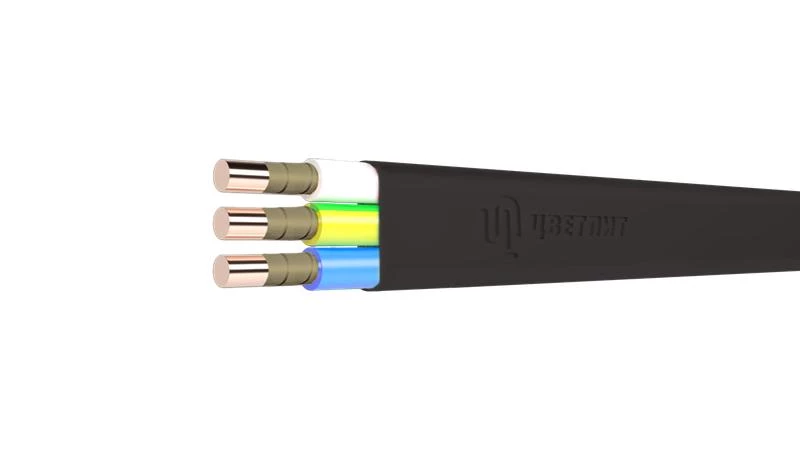

ВВГ-Пнг(А)-FRLS — это медный силовой кабель плоского сечения с ПВХ-изоляцией и оболочкой пониженной пожарной опасности, сохраняющий работоспособность в условиях открытого пламени. Предназначен для питания систем пожарной безопасности, аварийного освещения, дымоудаления и лифтов в зданиях с массовым пребыванием людей. Ключевое отличие от круглых аналогов — параллельное расположение жил, позволяющее прокладывать кабель в узких и неглубоких штробах под штукатурку, а наличие слюдосодержащей ленты обеспечивает огнестойкость до 180 минут.
Виды и модификации
- Стандартный плоский: 2 или 3 жилы сечением от 1,5 до 6 мм². Оптимален для скрытой проводки в стенах жилых и коммерческих объектов.
- С жилой заземления: 3-жильные (2 силовые + 1 заземление) и 4-жильные исполнения для современных систем заземления TN-S и TN-C-S.
- Холодостойкое исполнение (ХЛ): сохраняет эластичность оболочки при монтаже без подогрева до -15 °C (стандарт) или -25 °C (специальные серии).
Критерии выбора с примерами
- Сечение жил: подбирается по расчётному току нагрузки. Примеры: 2х1,5 мм² или 3х1,5 мм² для шлейфов пожарной сигнализации и аварийного освещения; 4х2,5 мм² или 5х4 мм² для силовых линий насосов пожаротушения и вентиляторов дымоудаления.
- Предел огнестойкости: 180 минут при воздействии пламени +750…+950 °C. Обязательное условие — наличие термобарьера из слюдосодержащей ленты под изоляцией каждой жилы.
- Номинальное напряжение: 0,66 кВ (внутренние сети зданий) или 1 кВ (промышленные объекты и магистральные линии).
- Условия прокладки: внутри помещений, в штробах под штукатуркой, в кабель-каналах и лотках. Не предназначен для прямой укладки в грунт из-за отсутствия брони (индекс «Г»).
- Минимальный радиус изгиба: не менее 7,5 наружных размеров кабеля (учитывается большая сторона плоского сечения).
Популярные вопросы (FAQ)
Чем ВВГ-Пнг(А)-FRLS отличается от круглого ВВГнг(А)-FRLS? Плоская конструкция («П») позволяет делать более узкую и неглубокую штробу в стене, что снижает трудозатраты, расход штукатурки и минимизирует риск повреждения несущих конструкций здания. Электротехнические характеристики огнестойкости у них идентичны.
Можно ли прокладывать этот кабель напрямую в земле? Нет. Индекс «Г» означает отсутствие защитных покровов (брони). Для прокладки в траншее требуется бронированный аналог (например, ВБШвнг(А)-FRLS). Если проект требует использования ВВГ-Пнг(А)-FRLS в грунте, его обязательно заключают в двустенную гофрированную ПНД-трубу или железобетонные лотки.
Где обязательно применение кабеля с индексом FRLS? Согласно ФЗ-123 и СП 6.13130, огнестойкие кабели обязательны для систем противопожарной защиты (СОУЭ, аварийное освещение, дымоудаление) в детских садах, школах, больницах, торговых центрах, кинотеатрах и высотных зданиях.
