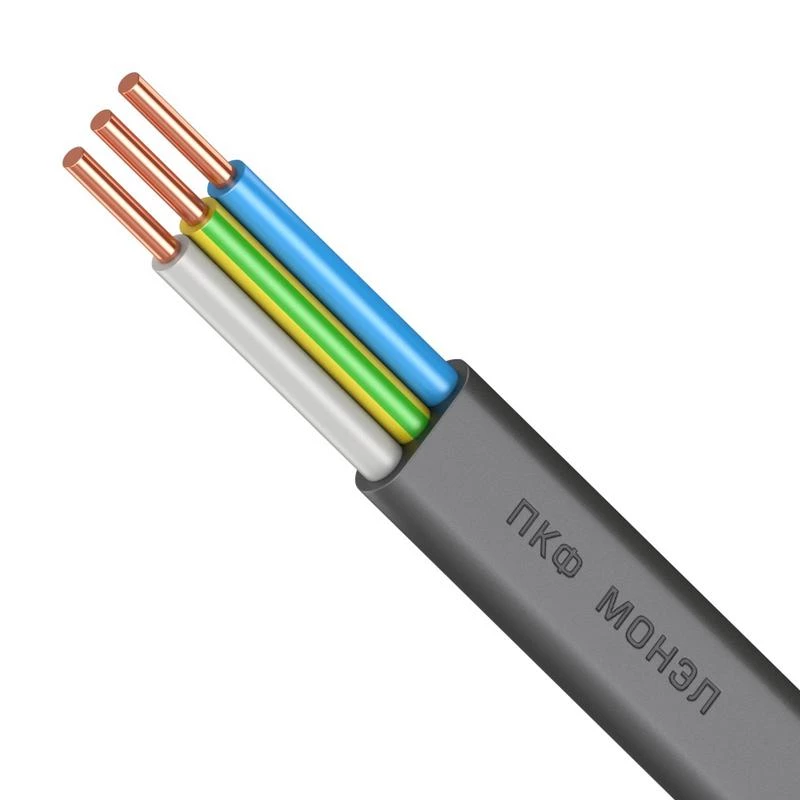

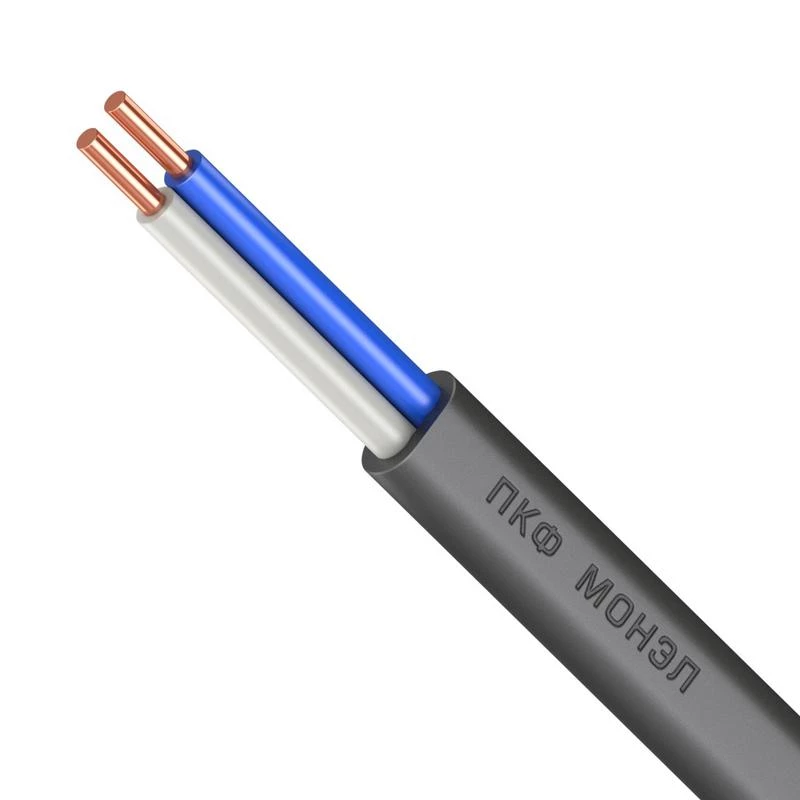

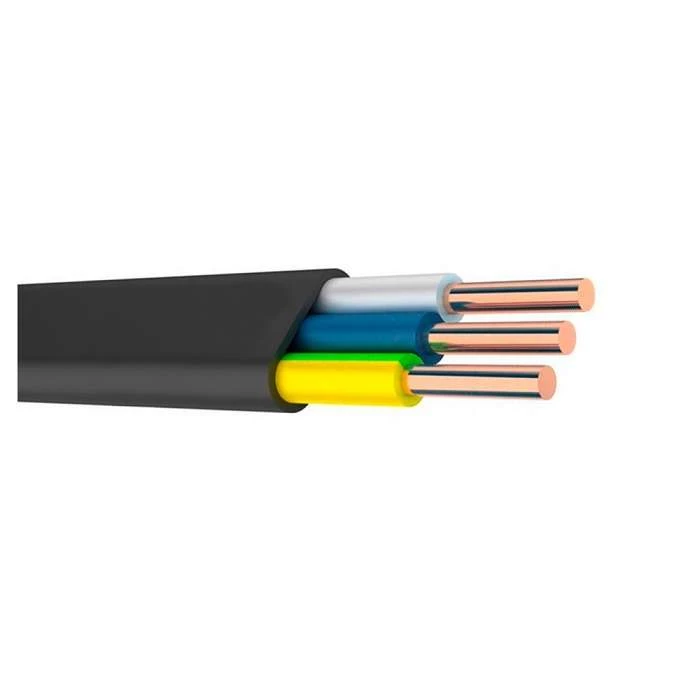

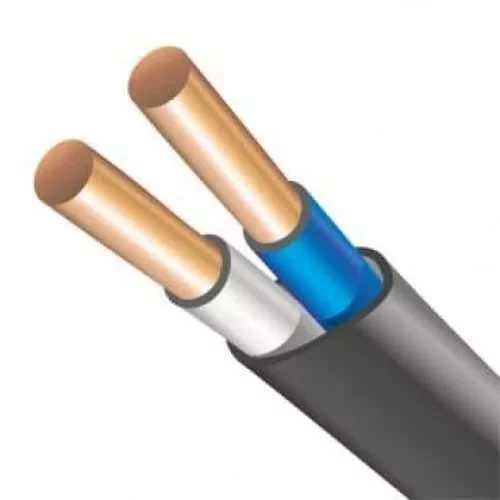

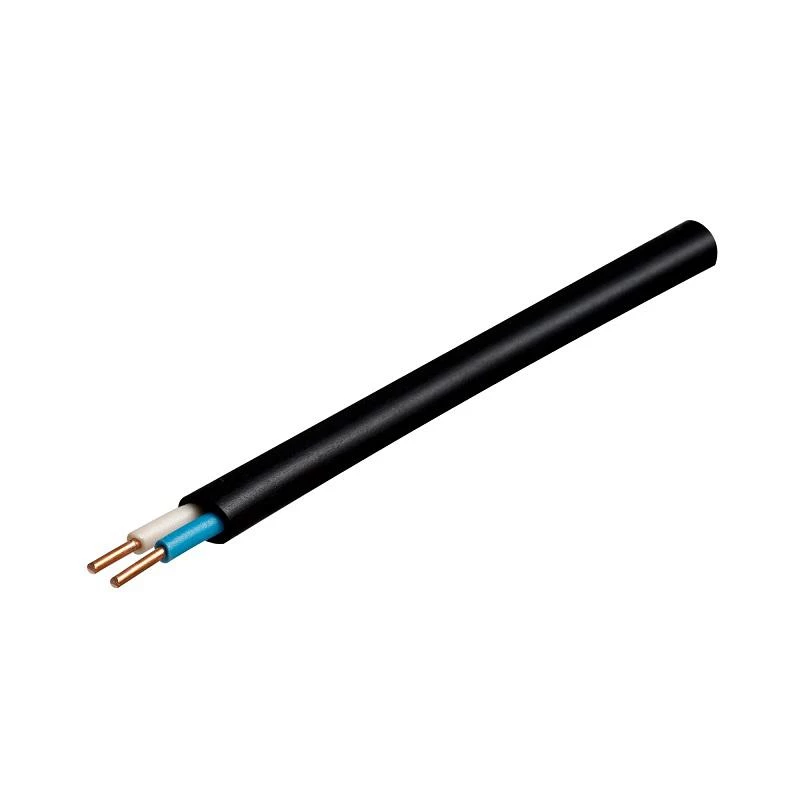

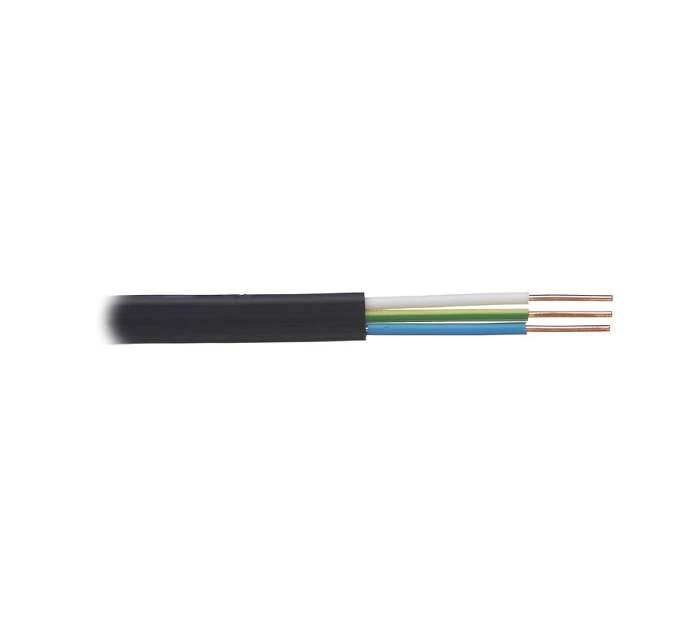

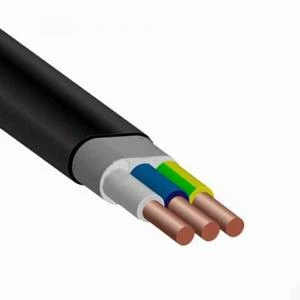

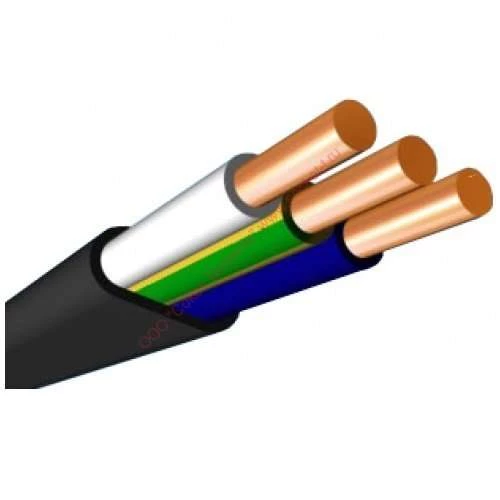

ВВГ-Пнг(А)-LS — это медный силовой кабель плоского сечения с ПВХ-изоляцией и оболочкой пониженной пожарной опасности для передачи электроэнергии в стационарных сетях напряжением до 1 кВ. Предназначен для скрытой и открытой проводки в жилых, офисных и общественных зданиях. Ключевое отличие от круглого аналога (ВВГнг(А)-LS) — параллельное расположение жил, которое позволяет прокладывать кабель в узких и неглубоких штробах, экономя время на монтаже, снижая расход штукатурки и минимизируя риск повреждения несущих конструкций стен.
Виды и модификации
- Стандартный плоский: 2 или 3 жилы сечением 1,5–6 мм² (например, 2х1,5, 3х2,5, 3х4). Оптимальны для квартирной и офисной электропроводки.
- С жилой заземления: 3- и 4-жильные исполнения (например, 3х2,5+1х1,5) для современных систем заземления TN-S и TN-C-S.
- Холодостойкое исполнение (ХЛ): сохраняет эластичность оболочки, позволяя проводить монтаж без предварительного подогрева при температурах до -15 °C.
Критерии выбора с примерами
- Сечение жил: подбирается строго по расчетному току нагрузки. Примеры: 3х1,5 мм² для линий освещения (до 19 А), 3х2,5 мм² для розеточных групп (до 27 А), 3х6 мм² для варочных панелей и духовых шкафов (до 46 А).
- Номинальное напряжение: 0,66 кВ для внутренних сетей квартир и офисов, 1 кВ для промышленных объектов и вводных линий.
- Условия прокладки: внутри помещений, в штробах под штукатуркой, кабель-каналах или лотках. Не предназначен для прямой укладки в грунт.
- Минимальный радиус изгиба: не менее 7,5 наружных размеров кабеля (учитывается широкая сторона плоского сечения).
Популярные вопросы (FAQ)
Чем ВВГ-Пнг(А)-LS отличается от круглого ВВГнг(А)-LS? Главное отличие — плоская форма («П»). Она позволяет делать более узкую и неглубокую штробу в стене по сравнению с круглым кабелем того же суммарного сечения. Электротехнические характеристики и пожарная безопасность (негорючесть категории А, низкое дымообразование) у них идентичны.
Можно ли прокладывать этот кабель напрямую в земле? Нет. Индекс «Г» означает отсутствие защитных покровов (брони). Для прокладки в траншее требуется бронированный аналог (например, ВБШвнг(А)-LS). Если проект требует использования ВВГ-Пнг(А)-LS в грунте, его необходимо обязательно заключать в защитную двустенную гофрированную ПНД-трубу или железобетонные лотки.
Где обязательно применение кабеля с индексом LS? Согласно ФЗ-123 и ГОСТ 31565, кабели с низким дымо- и газовыделением (LS) обязательны для электропроводки в зданиях с массовым пребыванием людей: детских садах, школах, больницах, торговых центрах, кинотеатрах и многоквартирных жилых домах, чтобы обеспечить безопасную эвакуацию при пожаре.
